不間斷電源(UPS)也稱為備用電源，可在常規電源出現故障或電壓降至不可接受的水平時提供備用電源。UPS可以安全、有序地關閉計算機和連接的設備。UPS的尺寸和設計決定了其帶載功率和供電續航時長。用戶可以根據不同的需求定制不同續航時長的電池容量。

一、UPS不間斷電源拓撲結構：

不同的UPS不間斷電源拓撲結構提供特定級別的電源保護。我們常見的UPS不間斷電源屬于以下三種拓撲之一：備用、在線動式和在線雙轉換。

1．備用式UPS不間斷電源：

備用UPS不間斷電源是最基本的UPS拓撲結構。當發生斷電、電壓驟降或電壓浪涌等常見電源問題時，備用UPS會轉換為電池備用電源。當輸入市電電壓低于或高于安全電壓水平時，UPS會切換到直流電池電源，然后將其逆變為交流電源以運行連接的設備。這些型號專為消費電子產品、入門級計算機、POS系統、安全系統和其他基本電子設備而設計。

2．在線互式動UPS不間斷電源：

在線互動式UPS不間斷電源所采用的技術使其能夠在不切換到電池的情況下糾正微小的功率波動（欠壓和過壓）。這種類型的UPS具有自耦變壓器，可以調節低電壓（例如：電壓不足）和電壓過壓（例如：電壓驟升），而無需切換到電池。在線互動式UPS電源通常用于消費電子產品、個人電腦、游戲系統、家庭影院電子產品、網絡設備和入門級到中端服務器。它們在停電、電壓暫降、電壓浪涌或過壓等事件期間提供電力。

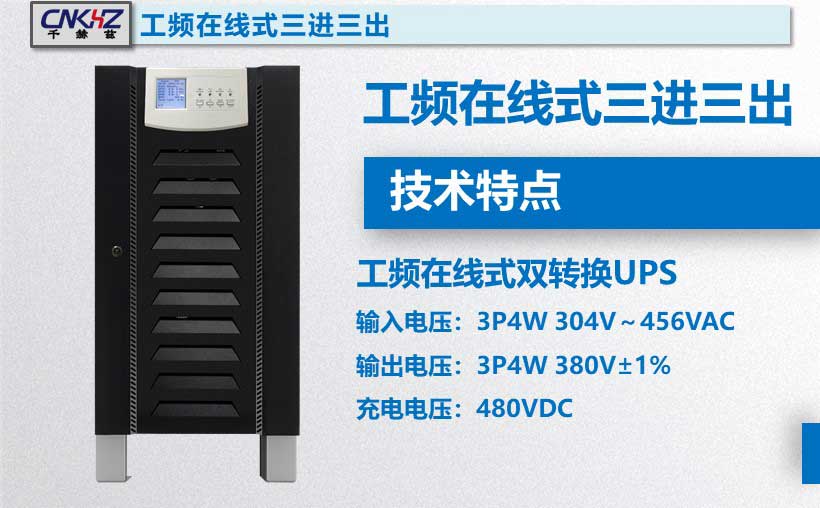

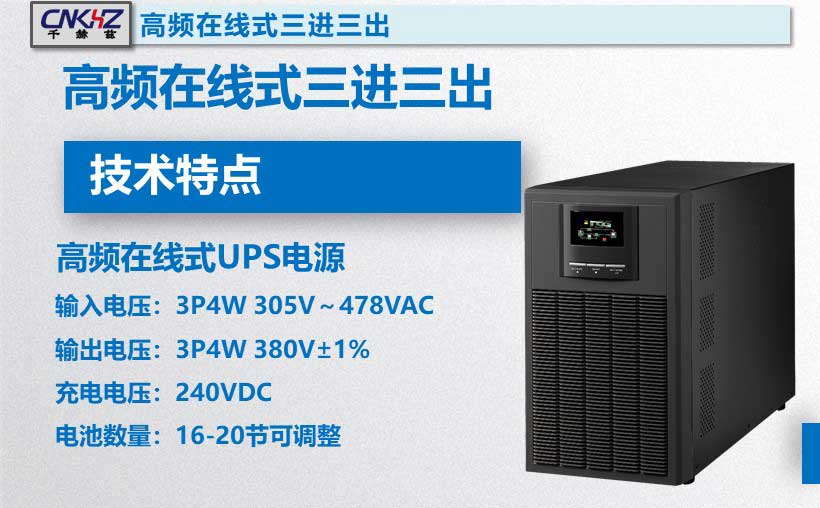

3．在線式雙轉換UPS不間斷電源：

無論輸入電源狀況如何，雙轉換（在線）UPS電源都能提供一致、清潔且近乎完美的電源。該UPS電源將輸入的交流電轉換為直流電，然后再轉換回交流電。采用該技術的UPS系統100%都使用隔離直流電源運行，并且轉換時間為零，因為它們永遠不需要切換到直流電源。雙轉換UPS系統旨在保護任務關鍵型IT設備、數據中心裝置、高端服務器、大型電信裝置和存儲應用以及高級網絡設備免受停電、電壓暫降、電壓浪涌、過壓等造成的損壞。電壓、電壓尖峰、頻率噪聲、頻率變化或諧波失真。

二、UPS不間斷電源輸出波形：

UPS不間斷電源具有正弦波或模擬正弦波輸出，而這些輸出的波型會根據不同的類別進行調整。

1．正弦波輸出：最高質量的波形輸出是正弦波，它是交流電源的平滑、重復振蕩。企業級UPS系統產生正弦波電源來運行敏感的電子設備。正弦波輸出確保使用有源PFC電源的設備在從市電電源切換到電池電源時不會關閉。

2．模擬正弦波輸出：近似正弦波輸出波形。它使用脈沖波調制來生成階梯式近似正弦波，為不需要正弦波輸出的設備提供更具成本效益的電池備用電源。用于產生此類功率輸出的技術制造成本較低，并且在備用和在線交互式UPS系統中很常見。
